এর ইনস্টলেশন পদ্ধতিকৌণিক যোগাযোগ বল ভারবহন:
কৌণিক যোগাযোগ বল বিয়ারিং জোড়ায় ইনস্টল করা হয় এবং প্রিলোড প্রয়োজন। যদি এটি ভালভাবে ইনস্টল করা হয়, প্রধান ইঞ্জিনের কাজের নির্ভুলতা এবং ভারবহন জীবন ব্যাপকভাবে উন্নত করা যেতে পারে; অন্যথায়, কেবল সঠিকতা প্রয়োজনীয়তা পূরণ করতে পারে না, তবে পরিষেবা জীবনও প্রভাবিত হবে।
1. মিলিত কনফিগারেশনে ইনস্টলেশন
কৌণিক যোগাযোগ বল বিয়ারিং তিনটি কনফিগারেশনে ইনস্টল করা যেতে পারে: ব্যাক টু ব্যাক (ডিবি), ফেস-টু-ফেস (ডিএফ), ট্যান্ডেম (ডিটি) এবং ইউনিভার্সাল কনফিগারেশন।
(1) ব্যাক টু ব্যাক (ডিবি) কনফিগারেশন:
যখন বিয়ারিং ব্যাক-টু-ব্যাক ইনস্টল করা হয় (দুটি বিয়ারিংয়ের প্রশস্ত প্রান্ত মুখগুলি বিপরীত হয়), বিয়ারিং এর যোগাযোগ কোণ লাইনটি ঘূর্ণন অক্ষের দিক বরাবর বিভক্ত হয়, যা রেডিয়াল এবং অক্ষীয় সমর্থন কোণের কঠোরতা বৃদ্ধি করতে পারে এবং বিকৃতি বিরোধী ক্ষমতা।
(2) মুখোমুখি (ডিএফ) কনফিগারেশন:
যখন ভারবহনটি সামনাসামনি ইনস্টল করা হয় (দুটি বিয়ারিংয়ের সংকীর্ণ প্রান্ত মুখগুলি বিপরীত হয়), ভারবহনের যোগাযোগের কোণ রেখাটি ঘূর্ণন অক্ষের দিকে একত্রিত হয় এবং স্থল ভারবহন কোণের অনমনীয়তা ছোট হয়। যেহেতু বেয়ারিং এর ভিতরের রিং বাইরের রিং থেকে প্রসারিত হয়, যখন দুটি বিয়ারিং এর বাইরের রিংগুলি একসাথে চাপানো হয়, তখন বাইরের রিংটির মূল ক্লিয়ারেন্স বাদ দেওয়া হয়, যা ভারবহনের প্রিলোড বাড়িয়ে দিতে পারে।
(3) ট্যান্ডেম (ডিটি) কনফিগারেশন:
যখন ভারবহনটি সিরিজে ইনস্টল করা হয় (দুটি বিয়ারিংয়ের প্রশস্ত শেষ মুখ একই দিকে থাকে), বিয়ারিংগুলির যোগাযোগের কোণ লাইন একই দিকে এবং সমান্তরালে থাকে, যাতে দুটি বিয়ারিংগুলি কাজের লোড ভাগ করতে পারে একই দিক। যাইহোক, ইনস্টলেশনের অক্ষীয় স্থিতিশীলতা নিশ্চিত করার জন্য, সিরিজের মধ্যে সাজানো দুটি জোড়া বিয়ারিংগুলি শ্যাফটের উভয় প্রান্তে একে অপরের বিপরীতে ইনস্টল করা আবশ্যক।
4) ইউনিভার্সাল (ডিইউ):
আবেদনের কঠোরতা এবং লোডের প্রয়োজনীয়তা অনুসারে, সার্বজনীন মিলে যাওয়া ভারবহনটি বিভিন্ন উপায়ে ডিবি, ডিএফ বা ডিআর কনফিগারেশনে সাজানো যেতে পারে এবং প্রয়োজনীয় প্রিলোড কোনও জটিল সমন্বয় ছাড়াই অর্জিত হতে পারে।
2. প্রিলোডের গণনা এবং সমন্বয়
প্রিলোডটি বিয়ারিংয়ের শেষ মুখটি পিষে, বা বিয়ারিংয়ের একজোড়া অভ্যন্তরীণ এবং বাইরের রিংগুলির মধ্যে একটি ভিন্ন বেধ সহ দুটি স্পেসার রিং স্থাপন করে বিয়ারিংগুলিকে একসাথে আটকে রাখতে পারে যাতে স্টিলের বল এবং রেসওয়ে ঘনিষ্ঠ যোগাযোগে রয়েছে।
প্রিলোড অলস পরীক্ষা দ্বারা সামঞ্জস্য করা হয়। কৌণিক যোগাযোগ বল বিয়ারিং সমাবেশ পরিদর্শন পাস করার পরে, নিষ্ক্রিয় চলমান পরীক্ষা 2 ঘন্টা কম সময়ের জন্য কাজের গতিতে সম্পন্ন করা হবে এবং তাপমাত্রা বৃদ্ধি 15 exceed অতিক্রম করবে না।
ইনস্টলেশন সতর্কতা
1. ইনস্টলেশন পরিবেশ
বিয়ারিং একটি পরিষ্কার এবং ধুলো মুক্ত ঘরে ইনস্টল করা উচিত। ভারবহন সাবধানে নির্বাচন করা উচিত এবং মিলে যাওয়া উচিত। ভারবহন স্পেসার স্থল হতে হবে। ভিতরের এবং বাইরের রিংগুলির সমান উচ্চতা বজায় রাখার ভিত্তিতে, স্পেসারের সমান্তরালতা লুমের নীচে নিয়ন্ত্রণ করা উচিত।
2. পরিষ্কার রাখুন
ইনস্টলেশনের আগে বিয়ারিং পরিষ্কার করা উচিত। পরিষ্কার করার সময়, ভিতরের রিং slাল wardর্ধ্বমুখী হওয়া উচিত, এবং হাতের আবেশ স্থবিরতা ছাড়াই নমনীয় হওয়া উচিত। শুকানোর পর, নির্দিষ্ট পরিমাণে গ্রীস beুকতে হবে। যদি এটি তেল কুয়াশা তৈলাক্তকরণ হয়, তাহলে অল্প পরিমাণে তেল কুয়াশা তেল দিতে হবে।
ইনস্টলেশনের আগে, ভারবহন পেট্রল বা কেরোসিন দিয়ে পরিষ্কার করা উচিত, এবং শুকানোর পরে ব্যবহার করা উচিত এবং ভাল তৈলাক্তকরণ নিশ্চিত করা উচিত। সাধারণত, গ্রীস তৈলাক্তকরণ বা তেল তৈলাক্তকরণ ভারবহনের জন্য ব্যবহার করা যেতে পারে। গ্রীস তৈলাক্তকরণ ব্যবহার করার সময়, কোন অপবিত্রতা, অ্যান্টি-অক্সিডেশন, মরিচা-বিরোধী এবং চরম চাপযুক্ত গ্রীস নির্বাচন করা উচিত। গ্রীস ভরাটের পরিমাণ 30% - 60% ভারবহন এবং ভারবহন বাক্সের পরিমাণ, যা খুব বেশি হওয়া উচিত নয়।
3. সরঞ্জাম ব্যবহার করা
ভারবহন ইনস্টলেশনের জন্য বিশেষ সরঞ্জাম ব্যবহার করা হবে, এবং বলটি অভিন্ন হবে, এবং এটি নক করা নিষিদ্ধ। রিংটি টিপে দেওয়ার জন্য রিংয়ের শেষ মুখের পরিধির উপর সমান চাপ প্রয়োগ করা প্রয়োজন। কাকের মতো সরঞ্জাম দিয়ে সরাসরি বিয়ারিং এন্ড ফেসকে নক করার অনুমতি নেই, যাতে বিয়ারিং ক্ষতিগ্রস্ত না হয়। ছোট হস্তক্ষেপের ক্ষেত্রে, ভারবহন রিংয়ের শেষ মুখটি সাধারণ তাপমাত্রায় একটি হাতা দিয়ে চাপানো যেতে পারে, এবং হাতাটি টাউনশিপের প্রধান দ্বারা আঘাত করা যেতে পারে, এবং আংটিটি হাতা দিয়ে সমানভাবে চাপানো যায়।
ভর ইনস্টলেশনের ক্ষেত্রে, একটি জলবাহী প্রেস ব্যবহার করা যেতে পারে। যখন টিপুন, নিশ্চিত করুন যে বাইরের রিং শেষ মুখ এবং শেল কাঁধের শেষ মুখ, ভিতরের রিং শেষ মুখ, এবং খাদ কাঁধ শেষ মুখ শক্তভাবে চাপা হয়, এবং কোন ফাঁক আছে।
4. ইনস্টলেশনের আগে পরিদর্শন
ইনস্টলেশনের আগে, সাবধানে শ্যাফ্ট এবং হাউজিংয়ের মিলনের পৃষ্ঠের মেশিন মানের, কাঁধের শেষ মুখ, খাঁজ এবং সংযোগকারী পৃষ্ঠটি পরীক্ষা করুন। সমস্ত মিলনের পৃষ্ঠতল সাবধানে পরিষ্কার এবং ক্ষয় করা আবশ্যক, এবং moldালাই বালি castালাই মেশিনযুক্ত পৃষ্ঠ থেকে অপসারণ করা আবশ্যক।
5. স্টোরেজ পরিবেশ
বিয়ারিংগুলি পরিষ্কার এবং বায়ুচলাচল সংরক্ষণ করা উচিত, ক্ষয়কারী গ্যাস ছাড়া, আপেক্ষিক আর্দ্রতা 65%এর বেশি হওয়া উচিত নয়, দীর্ঘমেয়াদী স্টোরেজ নিয়মিত মরিচা হওয়া উচিত।
6. ক্লিয়ারেন্স সমন্বয়
একক সারি টেপারড রোলার বিয়ারিং ইনস্টলেশনের সময় ক্লিয়ারেন্স সামঞ্জস্য করা উচিত। ক্লিয়ারেন্সের মান বিভিন্ন কাজের শর্ত এবং হস্তক্ষেপের আকার অনুসারে নির্ধারণ করা উচিত। প্রয়োজনে এটি পরীক্ষার মাধ্যমে নির্ধারণ করা উচিত। ডাবল সারি টেপারড রোলার বিয়ারিং এবং ওয়াটার পাম্প শ্যাফ্ট কানেক্টিং বিয়ারিং এর ক্লিয়ারেন্স ডেলিভারির আগে অ্যাডজাস্ট করা হয়েছে, তাই ইন্সটলেশনের সময় এটি অ্যাডজাস্ট করা অপ্রয়োজনীয়।
7. ঘূর্ণন পরীক্ষা
কৌণিক যোগাযোগ বল ভারবহন ইনস্টল করার পরে, এটি প্রথমে ঘূর্ণমান খাদ বা বহন বাক্সের জন্য ব্যবহার করা উচিত। যদি কোন অস্বাভাবিকতা না থাকে, তবে ভারবহনটি লোড এবং বিদ্যুৎ দিয়ে কম গতিতে পরিচালিত হতে পারে। তারপর ঘূর্ণন গতি এবং লোড ধীরে ধীরে অপারেশন শর্ত অনুযায়ী বৃদ্ধি করা হবে, এবং শব্দ, কম্পন, এবং তাপমাত্রা বৃদ্ধি সনাক্ত করা হবে। কোন অস্বাভাবিকতার ক্ষেত্রে, অপারেশন বন্ধ এবং চেক করা হবে। এটি একটি স্বাভাবিক অপারেশন পরীক্ষার পরে ব্যবহার করা যেতে পারে।

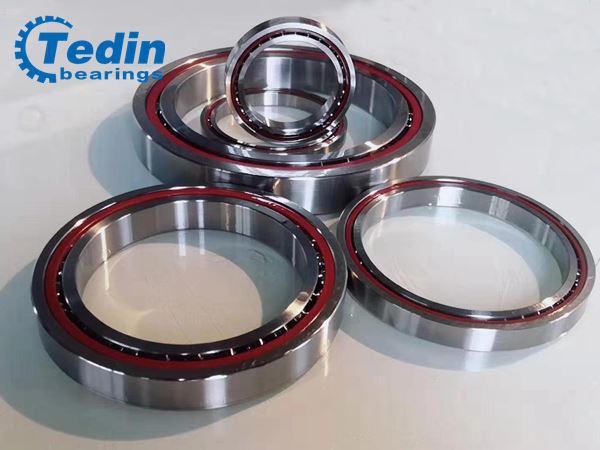

TEDIN' এর কৌণিক যোগাযোগ বল বিয়ারিং, একক সারি বল ভারবহন, ইস্পাত বল বিয়ারিং, এবং সিরামিক বল বিয়ারিং, সিল করা বল বিয়ারিং, এবং পাতলা বিভাগ কৌণিক যোগাযোগ বল বিয়ারিং সহ, উচ্চ নির্ভুলতা, উচ্চ গতি এবং দীর্ঘ জীবন সহ । বিস্তারিত জানার জন্য আমাদের সাথে যোগাযোগ করতে স্বাগতম।
